Proletos smo pisali o podršci MikroElektronikinog razvojnog okruženja Necto Studio za zvaničnu Arduino Uno ploču (SK 5/2023, i.sk.rs/32211). Generalno, i za sam ATmega328P čip nekadašnje kompanije ATmega (sada Microchip). Čak smo napravili i osnovnu elektroničku postavku mikrokontrolera na pločici za razvoj i programirali ga tako, povezanog žicama. Tada smo samo pomenuli dodatne pločice za nadogradnju (shield) koje MikroEelektronika nudi. Ovom prilikom vam jednu takvu predstavljamo.

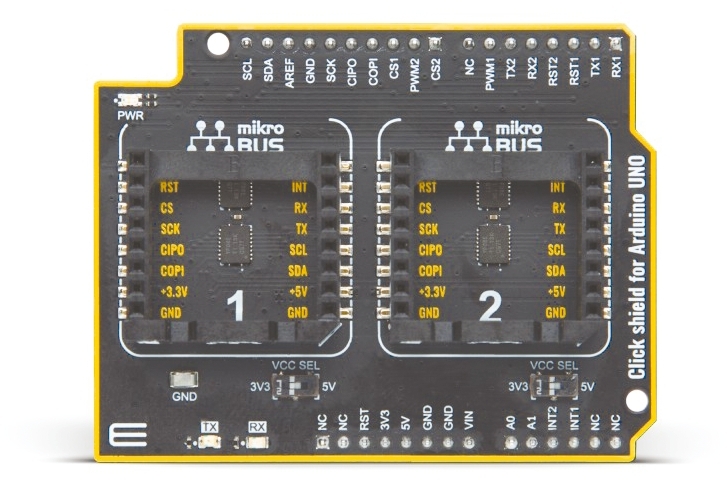

Pun naziv ove pločice za nadogradnju je Click Shield for Arduino Uno, a zadržala je standardni format Una, kao i klasičnih nadogradnji za Uno format o kojima smo više puta pisali (serija tekstova „Štitovi Arduina”). Dizajn ove pločice prati prepoznatljiva rešenja MikroElektronike, i što se tiče vizuelnog smisla, i po kvalitetu. Pločica dolazi sa zalemljenim donjim nizom izvoda, preko kojih se spaja sa Unom. Sa svoje gornje strane su postavljena dva mikroBUS kaveza koja donose sve funkcije koje MikroElektronikine Click pločice mogu doneti jednom ATmega328P. Preko 1500 Click pločica postaje dostupno jednom Unu sa ovom nadogradnjom. Zanimljivo je da su oznake izvoda na pločici za nadogradnju ispisane prema upotrebi za mikroBUS podnožja, što je jako zgodno. Do samih podnožja su mikroprekidači za prebacivanje naponske logike (3,3V i 5V), a znamo da Uno radi na pet volti. Za prevod naponske logike upotrebljena su četiri TXS0108 prevodioca iz Texas Instrumentsa. Sa gornje strane ove pločice još imamo GND omču za rad sa mernom opremom.

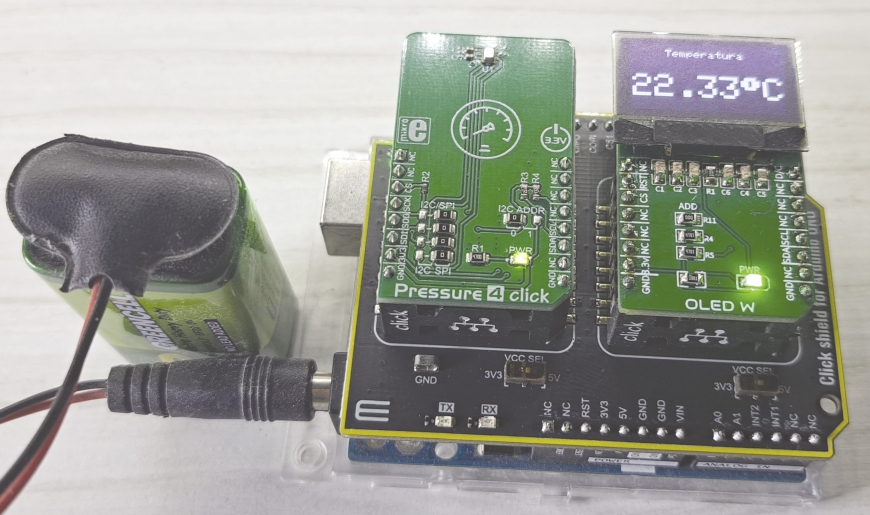

Pločica za nadogradnju donosi nekoliko lampica. RX i TX imaju istu funkciju kao i one na samom Unu. Dvobojna lampica sa druge strane nosi oznaku PWR i indikuje kako se Uno sa ovom pločicom napaja, a to može biti na više načina. Uno sa nadogradnjom može da se napaja samostalno, preko svog USB priključka ili preko strujnog priključka. Tada će svetleti zelena lampica. Može da se napaja preko USB-C priključka na nadogradnji, a tada će svetleti plava lampica. Nadogradnja, naime, dolazi sa svojom naponskom jedinicom, zasnovanom na MP9943AGQ, naponskim regulatorom iz MPS koji može da se izbori sa naponima i do 36 volti. Ovde dolazimo da prve zamerke. Na CC linijama USB-C priključka nisu postavljeni 5,1K otpornici. To znači da nadogradnja (i Uno ispod) ne može da se napaja sa PD (power delivery) napajanjima. Mogu se koristiti napajanja koja nemaju PD funkciju ili kabl adapteri sa USB-C na bilo koji drugi USB, te napajanje sa, recimo, računara.

Necto Studio je, rekosmo, u stanju da programira Uno preko SPI izvoda mikrokontrolera, koji su u ovom slučaju prekriveni nadogradnjom. Ovo je druga zamerka. Naime, dok je nadogradnja na Unu, njega nije moguće programirati koristeći Necto Studio i CodeGrip programator. Potrebno je nadogradnju ukloniti, isprogramirati Uno, pa je vratiti nazad. Proces jeste malo komplikovan, ali nije to ništa previše bitno. Sa druge strane, Uno može da se programira koristeći Arduino IDE razvojno okruženje, sve sa nadogradnjama i Clickovima na sebi. Treba imati na umu da, nažalost, ne postoje biblioteke za sve Click pločice u Arduino okruženju. Naprosto, Click pločica ima jako mnogo.

Click Shield for Arduino Uno je odličan komad hardvera koji nam omogućava da sa Unom još više utonemo u MikroElektronikin svet Click pločica. Sve Click pločice su odlično dokumentovane i sve imaju svoje biblioteke i primere koji rade. Uz Necto Studio, projekat je na dohvat ruke. Nama ostaje da se nadamo da će se na narednoj reviziji naći ispravke koje će otkloniti uzroke za zamerke koje smo naveli. Prvenstveno bismo želeli da vidimo namenski CodeGrip konektor koji bi nam omogućio da bez ikakvih dodataka, žica i slično, uz samo CodeGrip, programiramo Uno sa parom Click pločica na sebi, kroz Necto Studio. Srećom, „Svet kompjutera” se čita i u „glavnom štabu” MikroElektronike.
